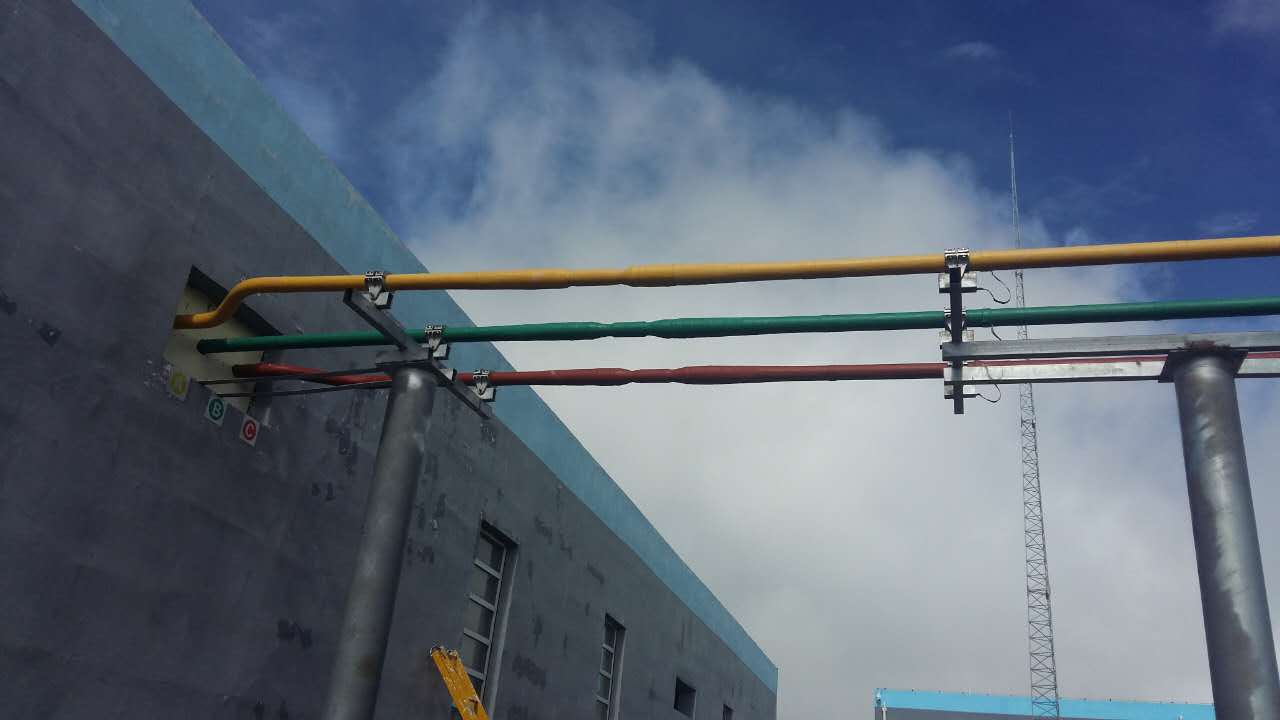

      復合屏蔽絕緣管型母線

      隨著我國經濟的高速發展,供用電容量大幅提升,變壓器低壓側額定電流不斷加大,目前,220kV以下變壓器單臺容量達到240MVA,低壓側母線電壓為6.3-35kV,工作電流達到4000A-11000A。 18500111555 立即咨詢
      商品詳情

      隨著我國經濟的高速發展,供用電容量大幅提升,變壓器低壓側額定電流不斷加大,目前,220kV以下變壓器單臺容量達到240MVA,低壓側母線電壓為6.3-35kV,工作電流達到4000A-11000A。同時我國的小型火力發電機組逐漸淘汰關停。300MW、600 MW、1000 MW、機組成為主流火力發電設備,其出口電壓分別為15.75 kV 、18 kV 及20 kV ,出口電流分別為8625 A、 11320A 和19000A。

      常規矩形母線結構上,已經不能滿足在上述大電流下母線發熱和短路電動力的要求。同時集膚效應系數及附加損耗的增加,帶來載流量大幅下降,嚴重影響并制約變電站的安全運行。

      我公司自主研發的35kv及以下復合屏蔽絕緣管型母線,通過對導體、絕緣及屏蔽層設計,計算并優化性能參數,采用高壓電纜的生產制造工藝,生產出容量大、體積小、節能、復合屏蔽絕緣母線,是傳統矩形母線、槽型及纜形母線的替代品,主要用于電力發、變電站中變壓器與開關柜、電抗器等之間連接。在電力、石化、鋼鐵、新能源、城市軌道交通等大電流工作場所做載流作用。

      二、GMCUII固體絕緣管型母線的特點

      1、載流量大

         固體絕緣管型母線的主體為空心銅管或鋁管,表面積大,相對常規矩形母線,其導體表面電流密度分布均勻,額定電流可達20000A。

      2、機械強度高

      固體絕緣管型母線主體允許應力為矩形母線的4倍,可承受的短路電流大,機械強度高,使得母線支撐跨距可達8米。

      3、散熱好、溫度低

      固體絕緣管型母線為空心導體,母線兩端有呼吸孔,內徑風道能自然形成熱空氣對流,散熱條件好,溫度低。管形母線連接部位,溫度不高于導體。

      4、損耗低

      固體絕緣管型母線的外形決定了其表面集膚效應系數低,交流電阻小,損耗低。

      5、電氣絕緣性強

      固體絕緣管型母線采用復合屏蔽技術,形成絕緣材料和屏蔽材料極高的同軸度及均勻性的絕緣結構,電位由里及外逐層降低直到表面外殼接地電位為零。由于電氣屏蔽具有:a.使電場分布均勻,且不受其他項母線的電場和磁場的干擾;b.控制電位和限制電場;c.避免在絕緣表面產生局部放電;d.傳導泄露電流和充電電流;e.對危險的接觸電壓進行防護等特性,故屏蔽絕緣母線導電電場分布均勻,電氣絕緣性能強,可以直接敷設電纜溝和電纜夾層內。

      6、絕緣材料耐熱系數高

      固體絕緣管型母線的主絕緣材料硅橡膠有優良的耐候性及化學穩定性,可在-40℃~+200℃時正常工作,材料的阻燃、耐老性能強。

      7、極高的動穩定性

      動穩定試驗結果表明,固體絕緣管型母線可直接固定在鋼構架或混凝土支架上,取消穿墻套管和支柱絕緣子,具有極強的動穩定性能。

      8、不受環境干擾,可靠性高

      固體絕緣管型母線采用特殊電纜工藝制成,每相均屏蔽絕緣,內部無凝露產生,且消除了外界潮氣、灰塵以及外物所引起的接地和相間短路故障,運行具有高度的可靠性。

      9、布置安裝方便

      固體絕緣管型母線彎曲半徑小,布局靈活,相間距小,走廊占用空間小,給布置及安裝帶來了極大方便。

      10、產品一次安裝,終身免維護,使用壽命不少于30年。



      復合屏蔽絕緣管型母線技術指標

      一、執行準標



      標準號/書號

      標準名書名


      GB/T311.1

      高壓輸變電設備的絕緣配合

      GB/T 6987

      鋁及鋁合金化學分析方法

      GB/T 5121.1

      銅及銅合金化學分析方法

      GB/T 1196

      重熔用鋁錠

      GB 5585

      電工用銅、鋁及其合金母線

      GBJ 149

      電氣裝置安裝工程母線裝置施工及驗收規范

      DL/T697

      硬母線固定金具

      GB/T 3048

      電線電纜電性能試驗方法

      GB/T 5582

      高壓電力設備外絕緣污穢等級

      GB/T 7354

      局部放電測量

      GB/T 11604

      高壓電器設備無線電干擾測試方法

      GB/T 12706.4

      電力電纜附件試驗要求

      GB/T 18889

      電力電纜附件試驗方法

      GBJ149-1990

      電氣裝置安裝工程母線裝置施工及驗收規范





      GB/T4109-2008              交流電壓高于1000V的絕緣套管



      二、使用條件

      1、 周?chē)諝鉁囟?溫度:-50~50℃ ;

      2 、海拔高度:  ≤1000m(高海拔根據國標計算,特殊設計);

      3、風速: 35m/s;

      4、環境相對濕度(在25℃時)日平均值: 95%,月平均值90%;

      5、 地震烈度:地震設防烈度為≤8 度(設計基本地震加速度值不超過0.2g);

      6 、污穢等級:Ⅱ、Ⅲ、Ⅳ級;

      7、雷暴日:    90日/年;

      8、產品安裝地點:戶內、外;

      特殊使用環境及條件:可由用戶和公司協商,按照用戶要求設計及定做。



      三、絕緣水平

      額定電壓

      絕緣電阻

      雷電沖擊(1.2/50μs,峰值)/短時

      工頻耐壓實驗(短時)

      6kV

      >5000

      60 kV

      25 kV

      10kV

      >5000

      75 kV

      42 kV

      15kV

      >5000

      105 kV

      45 kV

      20kV

      >5000

      125 kV

      55kV

      35kV

      >5000

      185 kV

      95kV







      復合屏蔽絕緣管型母線選型

      一、     公司型號組成

      TSD-GMCU0I--B F--   kV/  A

      TSD-公司簡稱

      G表示管型,M表示母線 CU代表銅導體 AL代表鋁導體  01設計序號

      B F,無BF代表全絕緣,有B代表半絕緣,有F代表分段絕緣,

        kV/  A 額定工作電壓(kV)/額定工作電流(A)

      電壓等級:6kV、10kV、15kV、20kV、35kV

      電流等級:630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A、8000A、10000A、12500A、16000A

      如:GMCUII--10 kV/5000A,表示復合屏蔽絕緣銅管型母線,額定工作電壓10kV、額定工作電流5000A

      選型舉例:

      確定母線的額定電壓和額定電流。如選型中無對應額定電流,則選靠近的較大一級電流。

      例如:復合屏蔽絕緣管型母線額定電壓為35kV,額定電流3000A,從選型表中查不到對應的電流,大一號電流為3150A,則管型母線選型為GMCUII--35kV/3150A。
